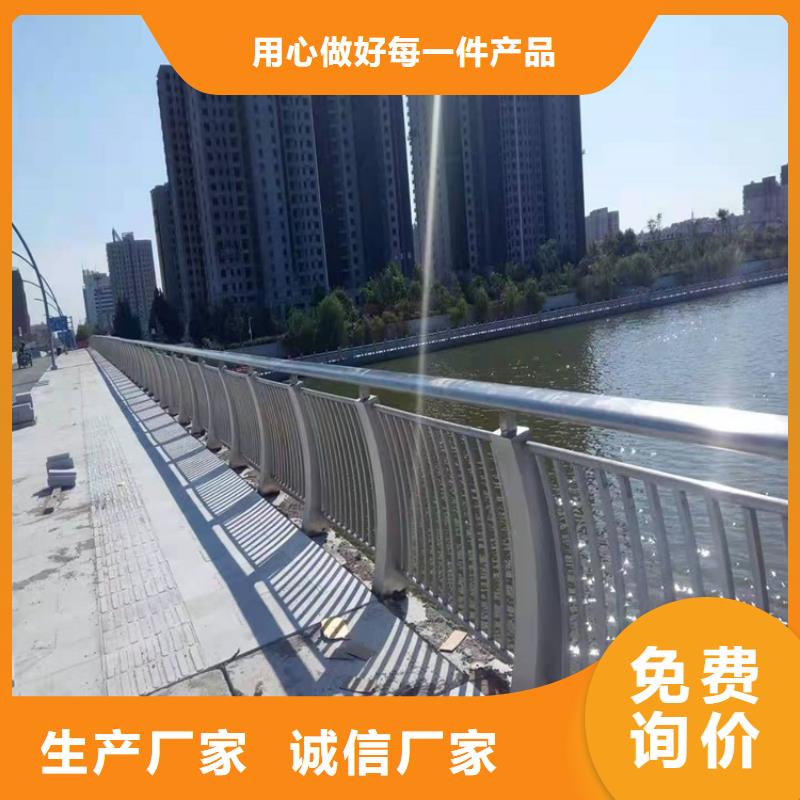

划分桥梁护栏的类型方法很多，除按设置位置划分外，还可按构造特征、防撞性能等划分。按设置位置可分为桥侧护栏、桥梁中央分隔带护栏和人行、车道分界处护栏；按构造特征可分为梁柱式(金属制和混凝土)护栏、钢筋混凝土墙式扩栏和组合式护栏；按防撞性能可分为刚性护栏、半刚性护栏和柔性护栏。一般常见的护栏形式有混凝土护栏、波形梁护栏和缆索护栏。金属制梁柱式护栏 [1] 金属制桥梁护栏的立柱和横梁是桥梁护栏的受力构件，需要具有良好的吸收车辆碰撞能量的特性，同时也要便于加工和安装，表5-1和表5-2是国内外常用的桥梁护栏横梁形式和立柱断面形式。其中横梁标准长度为,~0crll，立柱标准间距为．~]0cnl或~OcHI。金属制护栏在构造上应满足以下几点：①护轮带高度D小于10cra，且未超出护栏面(H=0)时，防撞等级为PL3、PL2、PLl的当护轮带伸出护栏正面(25cm~25cm时，防撞等级为PL3、PL2的护栏桥梁防撞护栏主要受力杆件的预埋件钢板厚度不应小于4mm,宽度不应小于80mm,锚 筋直径不小于6mm,每块预埋件不宜少于4根钢筋,埋入混凝土的锚筋长度不小于100mm,锚筋端部为180°弯钩.当预埋件安在砌体上时,应制作成边长不小于100mm的混凝土预制块,混凝土强度等级不小于C20,将埋件浇筑在混凝土预制块上,随墙体砌块一同砌筑,不得留洞后塞护栏主要受力杆件的后置埋件钢板厚度不小于4mm,宽度不宜小于60mm；立杆埋件不应小于两颗螺栓,并前后布置,其两颗螺栓的连线应垂直相邻立柱间的连线,膨胀螺栓的直径不宜小于10mm；后置埋件必须直接安装在混凝土结构或构件上,已装饰部位应先装饰装修材料(含混凝土和水泥找平层)后才能安装后置埋件. 桥梁防撞护栏主要受力杆件的预埋件钢板厚度不应小于4mm,宽度不应小于80mm,锚 筋直径不小于6mm,每块预埋件不宜少于4根钢筋,埋入混凝土的锚筋长度不小于100mm,锚筋端部为180°弯钩.当预埋件安在砌体上时,应制作成边长不小于100mm的混凝土预制块,混凝土强度等级不小于C20,将埋件浇筑在混凝土预制块上,随墙体砌块一同砌筑,不得留洞后塞.
