一分钟的时间，对于了解我们的大跨距槽式桥架专业生产厂家欢迎您产品来说足够了。请观看这部精心制作的产品视频，让产品的独特之处和卓越性能一览无余。
以下是:大跨距槽式桥架专业生产厂家欢迎您的图文介绍
电缆机架水平铺设时，支撑跨度一般为1.5~3m，电缆机架垂直铺设时固定点间隔不得超过2m。桥梁弯曲半径在300mm以下时，在距弯曲段与直线段结合的300~600mm的直线段侧设置支架、吊架。弯曲半径在300mm以上时，在弯曲中部增设支架、吊架。支架、吊架和桥架安装应考虑电缆铺设弯曲半径符合规范的*小弯曲半径。5、金属电缆机架及其机架的全长在2处以上与接地(PE)或接零(PEN)干线连接的非镀锌电缆机架之间连接板的两端连接铜芯接地线，接地线*小允许截面积在4mm2以上1、支架与吊架使用的钢材平直，无明显扭曲。槽式桥架材料后的长度偏差在3mm以内，切口应无卷曲、毛刺。钢结构支架和吊架应焊接牢固，无明显变形，焊接前厚度超过4mm的支架、铁件应打坡口，焊接均匀平整，焊接长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、焊接泄漏等缺陷。2、固定支点间隔一般在1.5~2m以下。在进出接线箱、箱、箱、角、转弯和变形接头的三端500mm以内设置固定支撑点。

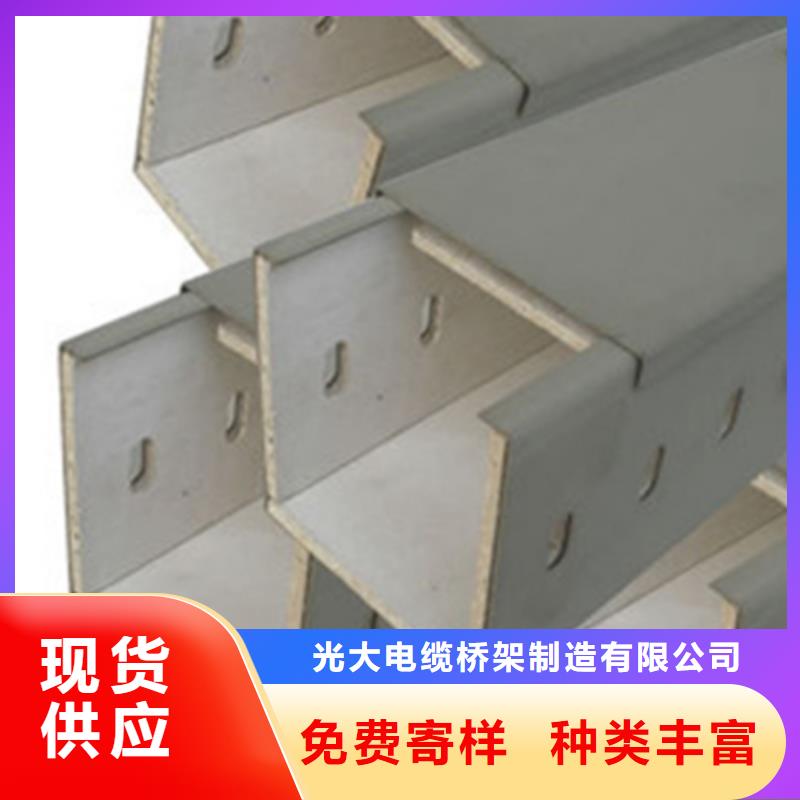

通常情况下，电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的，从载荷曲线图可以看出，其载荷能力大小是与桥架规格和支撑距离有关，对应于同一支撑距离和弯凸变形量。侧面高度大，承载力大，当载荷能力相同时，同一规格的电缆桥架的支撑距离小的弯曲变形量小。电缆桥架分为槽式、托盘式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。可以独立架设，也可以附设在各种建（构）筑物和管廊支架上，体现结构简单、造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理，安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。槽式电缆桥架：槽式电缆桥架是一种全封闭型电缆桥架，它适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等，它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。槽式桥架的护罩随槽体配套供货，其它配件与梯级式、托盘式桥架通用。用户如需槽式电缆桥架的其他品种规格可来图来函或面洽订货。
光大电缆桥架制造有限公司坐落于河间市黎民居乡黄留保住村。本公司主营产品 锌铝镁桥架厂家。在新的世纪，我公司将秉持“以人为本，追求品质”的企业精神，不断进取，勇于创新，在全球经济一体化的大潮中，向更高的目标迈进!我们热忱欢迎各界朋友惠顾、合作，为了共同的事业携手并进，共创辉煌。我们坚持“诚信为本，信誉*上，服务用户，回报社会”的原则，建设以管理为基础，以用户为核心，以科技为先导，以改进为动力的质量、信誉型企业。期待您的合作。本厂一贯倡导“科技为先开拓创新”的经营理念，重视产品的开发。
电缆桥架计算宽度。电缆桥架宽度的确定因电缆和控制电缆的工作方式而异。GB50054-95第5.6.14条规定，电缆铺设在桥架上时，其总截面与桥架横截面的比值，电缆不得超过40%，控制电缆不得超过50%。(1)由于电力电缆通常在桥架内水平排出，安装桥架的宽度b如下b=n1*(d1+k1)+n2*(d2+k2)+n3*(d3+k3)+…nn*(dn+kn)其中，d1、d2、d3…dn是桥架上各种电缆的外径，单位为mm的n1、n2、n3…nn是上述同型号规格电缆的根数K1、k2、k3…为了放置上述电缆的*小间隔，其值必须大于电缆直径的1/4。(2)控制光缆桥架宽度b的计算:(一般光缆桥架填充率约为40%)电缆截面积:S=S0/40%d=S/H=S0/40%h。槽式桥架其中公式为:S0=n1*S1+n2*S2+n3*S3…n1、n2、n3..S1、S2、S3..各电缆的截面面积(根据电缆的外径计算)所需支架的横载面积:So=n1，式中:h是电缆支架的净高值。1、防火桥架适用于10KV以下电力电缆，以及控制电缆、照明配线等室内室外架空电缆沟、隧道的敷设。 防火桥架主要由玻璃纤维增强材料、无机黏合剂复合的防火板，与金属骨架复合以及其他的防火基材组成，外层加防火涂料。
